數字卡
數字電源控制模塊（Digital Power Supply Control Module，以下簡稱DPSCM）是專為加速器磁鐵電源設計研制的，用以實現電源的全數字化控制。DPSCM的硬件包括兩塊3U標準板卡，分別為主板DPSCM_MB和數據采集板DPSCM_ADDA。數字卡控制電源運行狀態，直接輸出PWM信號控制逆變開關管。
100MHz FPGA 為唯一控制部件。
2M Bytes SSRAM，32M DDR SDRAM 和 16M Bytes Flash。
本地RS232通訊接口，遠控Enet接口，及下載FPGA配置文件的JTAG接口。
提供外觸發同步輸入接口。
全數字化的高精度脈沖寬度調制（PWM）信號。
PWM信號的頻率可根據用戶需求而定。
多套系統之間的PWM信號可實現同步控制。
16個65536 Bytes的Flash存儲空間，可存儲任意給定波形數據。
16 個 1024 Bytes 的Flash存儲空間，可存儲任意電源配置參數。
1路 24Bit delta-sigma ADC（4.2K SPS）。
2路 18Bit 逐次逼近型ADC（600K SPS），相互間電氣隔離。
2路 16bit DAC（1MHz SPS），互相電氣隔離。

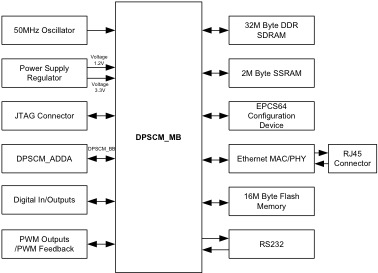

DPSCM的硬件框圖：
DPSCM以現場可編程門陣列FPGA作為唯一的控制部件，硬件設計簡潔，控制功能齊全。該控制模塊將處理器、存儲器和用戶I/O 等系統設計需要的功能模塊集成到一個可編程邏輯器件上，構建成了一個可編程的單芯片系統SOPC。一方面，它是片上系統，即由單個芯片完成整個系統的主要邏輯功能；另一方面，它是可編程系統，具有靈活的設計方式，可裁減、擴充和升級，并具備硬件的在系統可編程功能。
DPSCM的核心是數字調節器（Digital-Control Loop，DCL）和高精度脈寬調制信號生成器。其主要功能包括：實現電源的數字化閉環調節，產生高精度PWM信號，實現對電源的基本操作和邏輯保護功能，并提供對電源進行本地調試和遠控控制的接口。DCL的運算采用單精度浮點運算，保證了數字調節的運算精度；同時，系統提供電壓前饋、電流和電壓閉環控制等多個可選環路，可以便捷地選擇所需的閉環控制方式。通過特殊的數字信號處理技術，系統提供多路高精度PWM信號輸出。
